Schematic Reference Window
Model Year: 1985
Manufacturer: Honda
Model: VF500C (Magna)

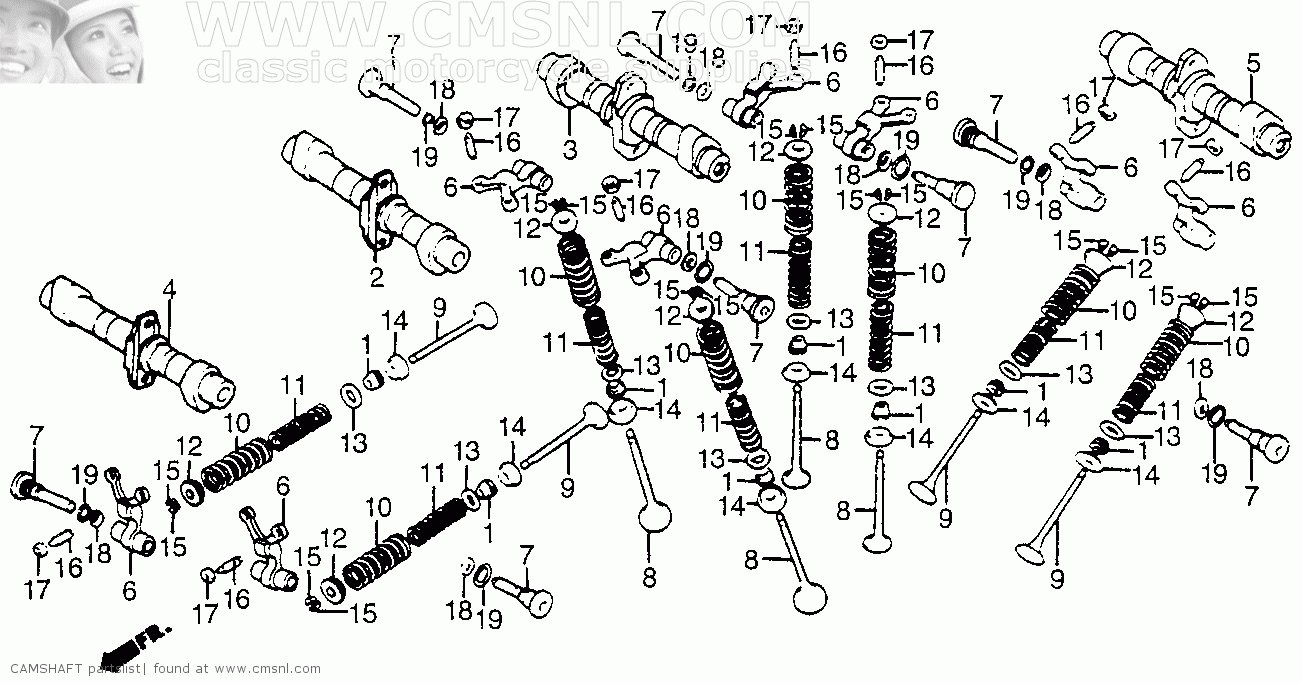

Schematic: Camshaft
Description: 1985 Honda Magna (VF500C) Camshaft

Description Honda Part Number Unit Price
 1: SEAL,VALVE STEM
12209-KE8-005

 2: CAMSHAFT COMP.,FR
14110-MJ8-305
Not Available
 2: CAM SHAFT COMP.IN
14110-MJ8-010
Not Available
 3: CAMSHAFT COMP.,RR
14120-MJ8-305

 3: CAM SHAFT COMP.IN
14120-MJ8-010

 4: CAMSHAFT COMP.,FR
14130-MJ8-305
Not Available
 4: CAM SHAFT COMP.EX
14130-MJ8-010

 5: CAMSHAFT COMP.,RR
14140-MJ8-305

 5: CAM SHAFT COMP.EX
14140-MJ8-010

 6: ARM VALVE ROCKER
14611-MJ8-010

 7: SHAFT,ROCKER ARM
14631-KE8-000

 8: VALVE,IN.
14711-KE8-000

 9: (14721-KM3-000) VALVE,EX.
14721-KE8-000
Superceded
 9: VALVE,EXHAUST
14721-KM3-000

 10: BRG VALVE OUTER
14751-KE8-003

 11: SPG VALVE INNER
14761-KE8-003

 12: RETAINER,VLV.SPRG
14771-KE7-000

 13: SEAT,VLV.SPG.OUTE
14775-MA6-000

 14: (14777-KE8-000) SEAT,VLV.SPG.IN.
14777-KM3-000
Superceded
 15: COTTER,VALVE
14781-MA6-000

 16: SCREW,TAPPET ADJ.
90012-333-000

 17: NUT,TAPET ADJ
90206-KM3-000

 18: WASHER,WAVE,12MM
90402-428-000

 19: O-RING,21.5X2
91310-KE8-003
