Schematic Reference Window
Model Year: 1985
Manufacturer: Honda
Model: VF500C (Magna)

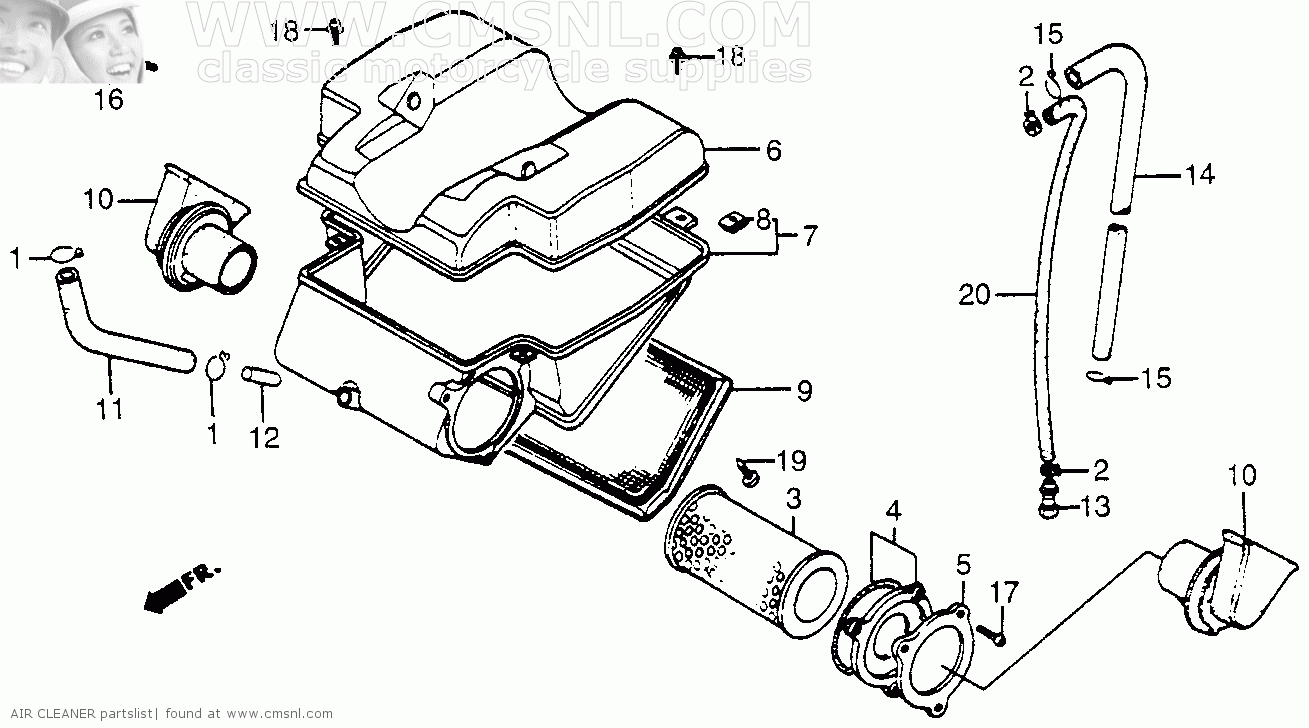

Schematic: AirCleaner
Description: 1985 Honda Magna (VF500C) AirCleaner

Description Honda Part Number Unit Price
 1: CLIP BREATHER TUBE
15772-551-000

 1: CLIP,TUBE
15772-551-680
Not Available
 2: CLIP,FUEL HOSE
16969-MB1-000

 3: ELEMENT,AIR/C.
17210-MJ8-000

 4: (17211-MJ8-010) CAP,AIR/C.ELEMENT
17211-MJ8-000
Superceded
 4: (17211-MJ8-010) CAP,AIR/C.ELEMENT
17211-MJ8-000
Superceded
 4: CAP,AIR/CLEAN.ELM
17211-MJ8-010

 4: CAP,AIR/CLEAN.ELM
17211-MJ8-010

 5: PL,AIRCREANER CAP
17212-MJ8-000
Not Available
 5: PL,AIRCREANER CAP
17212-MJ8-000
Not Available
 6: COVER,AIR/C.CASE
17220-MJ8-000

 7: CASE,AIR/C
17230-MJ8-000

 8: CLAMP,AIR/C CASE
17235-MJ8-000
Not Available
 9: TRAD COMP.FRAME
17252-MJ8-000

 10: DUCT AIR/C INLET
17254-MJ8-000
Not Available
 11: TUBE A,BREATHER
17351-MJ8-000
Not Available
 12: FILTER,BREATHER
17352-MJ8-000
Not Available
 13: PLUG,BRTHR TUBE
17370-419-700

 14: TUBE, BREATHER
17553-MJ8-000
Not Available
 15: CLIP,TANK HOSE
17724-102-700

 16: BOLT A/C CASE SET
90103-MJ8-000
Not Available
 17: SCREW,WASHER,5X16
93891-05016-07

 18: SCREW,WASHER 5X14
93891-05014-07

 19: SCREW,TAP.,5X12
93901-35210

 20: BULK HOSE, VINYL
95003-23008
Not Available
